Signalisation et contrôle
Protection des équipements critiques de signalisation et de contrôle en bord de voie.
Conçu en Europe
Fabriqué pour le monde entier
+33 1 85 09 33 60
contact@alias-groupe.fr
47 Boulevard de Courcelles, 75008 Paris
≤ 7h
Installation type simple ou double
8 ans
Garantie standard, extensible
IP54
De série ; IP65 en option
200+
Installed on SNCF Réseau
Présentation du produit
Protégez les équipements. Remplacez l’enveloppe.
SafeBox RT est une armoire modulaire de signalisation en aluminium conçue pour remplacer les enveloppes détériorées tout en conservant les équipements de signalisation et le câblage intérieur existants. Elle peut également être fournie pour de nouvelles installations.
L’armoire associe une enveloppe étanche résistante aux rongeurs, une ventilation et une thermorégulation passives, ainsi qu’une protection mécanique et environnementale adaptée aux environnements ferroviaires en exploitation. Plus de 200 unités sont en service sur le réseau ferroviaire français à grande vitesse.
01
Thermorégulation passive
Le flux d’air passif limite la température intérieure à +7°C au-dessus de la température ambiante au maximum, sans prélever d’énergie sur les équipements situés dans l’armoire.
02
Protection contre les rongeurs et l’environnement
Les assemblages étanches, les joints et les entrées de câbles protégées réduisent les risques d’intrusion des rongeurs, de poussière, d’eau et de contamination.
03
Conservation des équipements existants
Les panneaux modulaires sont assemblés autour des équipements existants afin que le câblage intérieur et les connexions restent intacts.
04
Maintenance minimale
L’aluminium de qualité marine et la finition thermolaquée assurent une protection durable sans remise en peinture périodique.
05
Fiabilité éprouvée
SafeBox RT est déployé depuis 2018, avec plus de 200 unités installées sur le réseau ferroviaire français.
Détails d’ingénierie
Conçu pour répondre aux principaux modes de défaillance
Système de panneaux modulaires
Configurations simples, doubles et triples avec panneaux en aluminium amovibles et fixes.
Thermorégulation passive
Les ventilations hautes et basses filtrées assurent un flux d’air naturel sans prélever d’énergie sur les équipements intérieurs.
Toiture anti-stagnation
La toiture inclinée facilite l’évacuation de l’eau, tandis que sa finition réfléchissante réduit les apports thermiques solaires.
Entrées de câbles MT08045
Les entrées de câbles utilisent une solution d’étanchéité conforme à MT08045 afin de réduire l’intrusion des rongeurs et des agents extérieurs.
Plancher antidérapant en aluminium
Le plancher revêtu en aluminium comprend des trappes à câbles et peut être configuré pour une installation sur dalle ou plateforme surélevée.
Installation en une seule intervention
Les configurations simples et doubles peuvent généralement être installées en moins de sept heures, sous réserve des contraintes du site et de l’exploitation.
En service

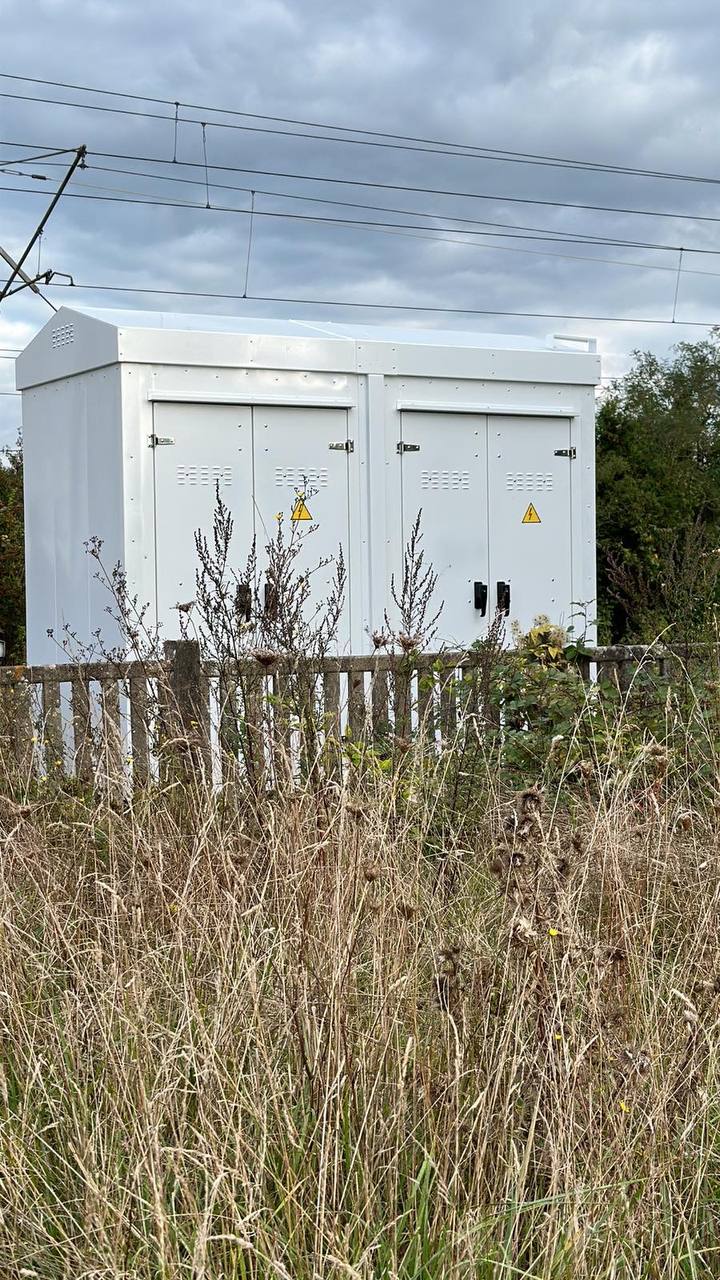

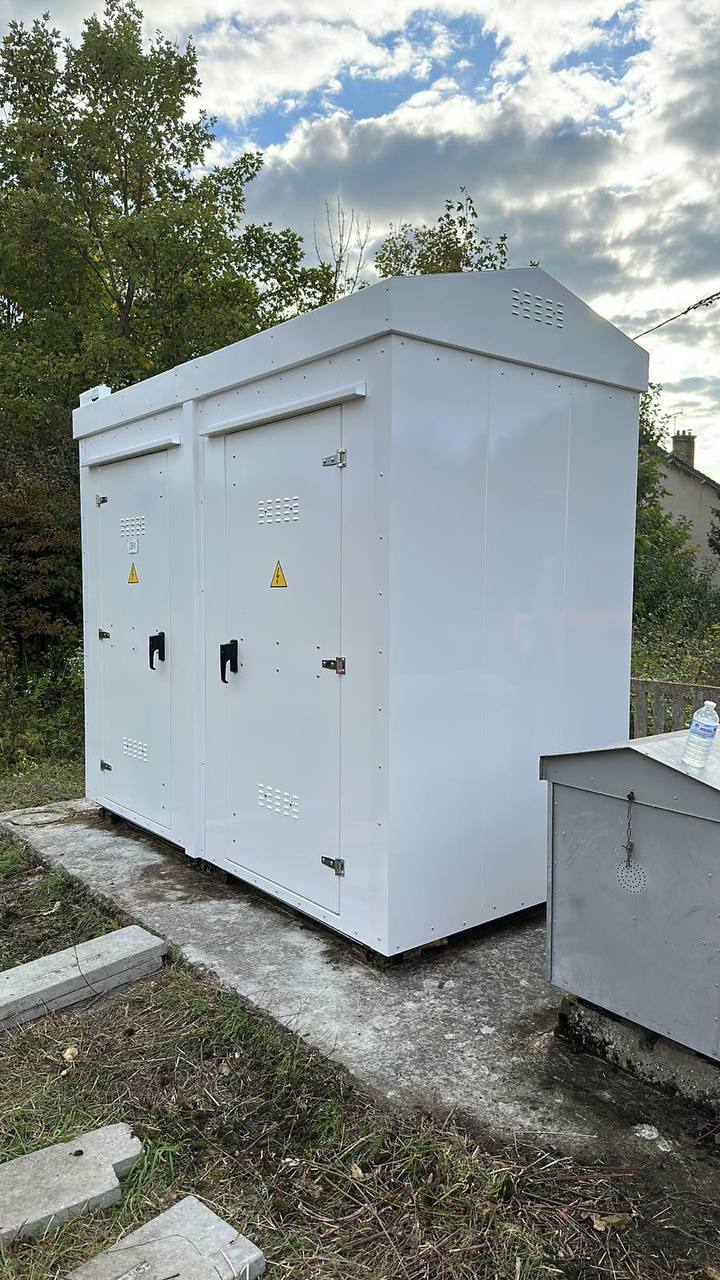

SafeBox RT sur site
Spécifications techniques
Fiche technique SafeBox RT
Spécifications structurelles
| Matériau | Aluminium de qualité marine avec finition thermolaquée RAL 9010 |
| Configurations | Formats modulaires simples, doubles et triples |
| Conception des panneaux | Panneaux en aluminium amovibles et fixes |
| Toiture | Conception inclinée anti-stagnation pour l’évacuation de l’eau |
| Plancher | Aluminium avec revêtement antidérapant et trappes à câbles |
| Poids | Composants modulaires légers conçus pour éviter le recours à des moyens de levage lourds |
| Fondations | Compatible avec les dalles en béton et les plateformes surélevées |
Régulation thermique et conditions climatiques
| Méthode de régulation | Flux d’air passif par ventilations hautes et basses filtrées |
| Température ambiante maximale | Testé à une température ambiante extérieure de +37°C |
| Température intérieure | Au maximum +7°C au-dessus de la température ambiante extérieure |
| Maîtrise de la condensation | Conçu pour réduire le risque de condensation grâce à une ventilation passive maîtrisée |
| Consommation d’énergie | Aucune énergie prélevée sur les équipements situés dans l’armoire |
| Finition peinture | Finition blanche réfléchissante, résistante aux UV, réduisant les apports thermiques solaires |
| Protection des aérations | Filtrées et protégées contre les manipulations |
Protection contre les rongeurs et les insectes
| Étanchéité des entrées de câbles | Conforme à MT08045 |
| Points d’étanchéité | Entrées de câbles, joints des panneaux, trappes de plancher et conduits de câbles |
| Indice de protection de l’enveloppe | IP54 de série ; IP65 disponible en option |
Domaines d’utilisation
Applications
02
Grande vitesse et réseaux urbains
Adapté aux environnements ferroviaires comparables aux réseaux français à grande vitesse et urbains.
03
Renouvellement sur site en exploitation
Remplacement des enveloppes détériorées avec conservation des équipements et du câblage intérieur existants.
04
Nouvelles installations
Peut également être fourni pour de nouveaux équipements de signalisation, de contrôle ou de télécommunications.
Prescrivez SafeBox RT pour votre prochain renouvellement
Transmettez-nous les contraintes du site et les dimensions de l’enveloppe existante. Nous vous proposons une configuration, un plan de dalle et un créneau d’installation.
