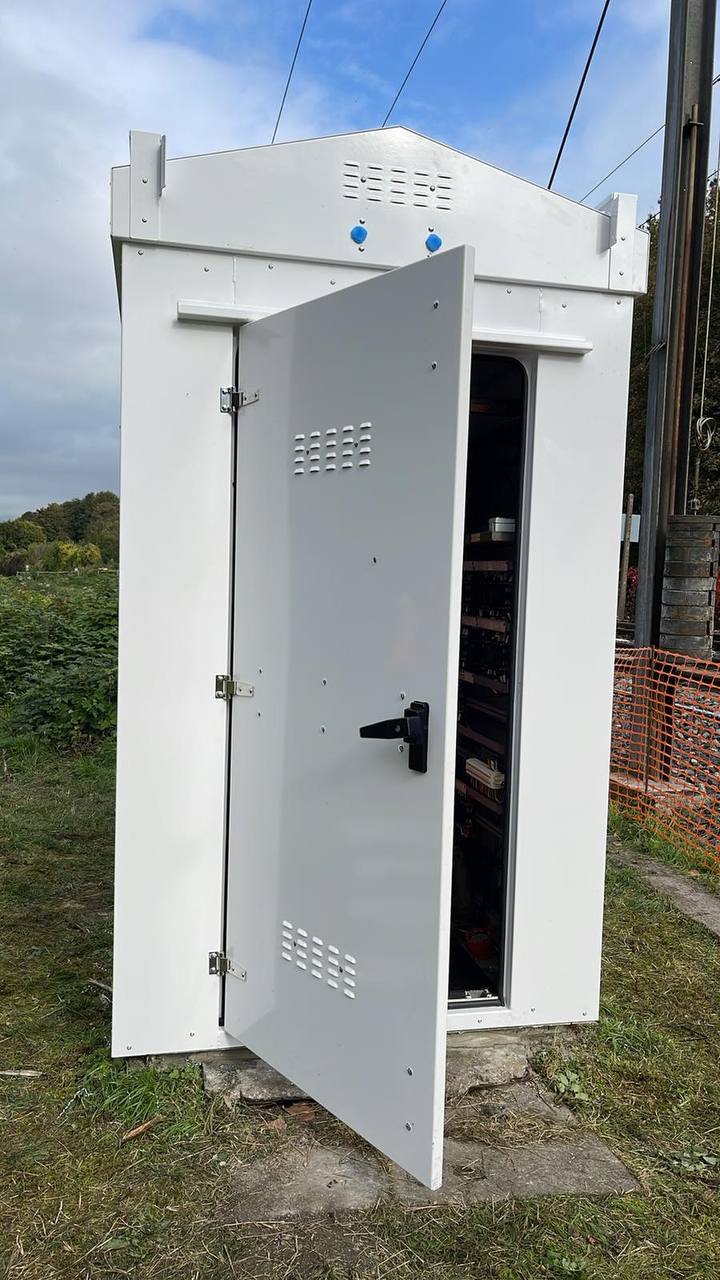

Armoire électrique ferroviaire : conception, sécurité, câblage et contraintes terrain

Armoire de signalisation ferroviaire : rôle, choix technique, installation et maintenance Alias Groupe Accueil À Propos de Nous Produits Services... Read More →

Armoire de signalisation ferroviaire : rôle, choix technique, installation et maintenance

Armoire de signalisation ferroviaire : rôle, choix technique, installation et maintenance Alias Groupe Accueil À Propos de Nous Produits Services... Read More →

Transition énergétique et durabilité dans les infrastructures ferroviaires

Transition énergétique ferroviaire et durabilité dans les infrastructures ferroviaires Alias Groupe Accueil À Propos de Nous Produits Services Contactez-Nous Témoignages... Read More →

Normes SNCF et exigences pour les équipements d’infrastructure ferroviaire

Normes SNCF et exigences pour les équipements d’infrastructure ferroviaire Alias Groupe Accueil À Propos de Nous Produits Services Contactez-Nous Témoignages... Read More →

Solutions ferroviaires sur mesure pour réseaux nationaux et industriels

Solutions ferroviaires sur mesure pour réseaux nationaux et industriels Alias Groupe Accueil À Propos de Nous Produits Services Contactez-Nous Témoignages... Read More →

Ingénierie ferroviaire et intégration des armoires techniques sur site

Ingénierie ferroviaire et intégration des armoires techniques sur site Alias Groupe Accueil À Propos de Nous Produits Services Contactez-Nous Témoignages... Read More →

Armoire électrique ferroviaire : c’est une enveloppe technique qui protège, organise et sécurise des équipements électriques installés en environnement ferroviaire, souvent en extérieur et soumis à des conditions difficiles. Une conception rigoureuse et une maintenance simple réduisent les défauts, les échauffements, les infiltrations et les interventions imprévues.

À quoi sert une armoire électrique ferroviaire

Une armoire électrique ferroviaire permet de regrouper et protéger des fonctions essentielles comme :

• la distribution et la protection électrique (disjoncteurs, fusibles, sectionnement)

• le raccordement et la répartition (borniers, barres, répartiteurs)

• la protection contre les surtensions (parafoudres selon besoin)

• les interfaces de commande et de retour d’information (relais, modules, E/S)

• l’organisation mécanique (platines, rails, goulottes, repérage)

L’objectif n’est pas seulement d’abriter des composants. L’armoire doit assurer un niveau de sécurité électrique, une tenue environnementale et une maintenabilité compatibles avec un site ferroviaire.

Contraintes spécifiques en environnement ferroviaire

Températures et humidité
Les armoires en bord de voie subissent :

• des amplitudes thermiques importantes

• de l’humidité et de la pluie, parfois du ruissellement

• des cycles gel/dégel selon zones

• de la condensation interne lors des variations de température

Poussières, pollution et corrosion
Selon le site, l’armoire peut être exposée à :

• poussières et particules

• atmosphères polluées (zones urbaines ou industrielles)

• environnements corrosifs (proximité littorale, produits chimiques, embruns)

Chocs, vibrations, manipulations
L’armoire doit tenir compte :

• des vibrations et micro-chocs de l’environnement

• des contraintes de maintenance (ouvertures répétées, manipulations)

• des risques de chocs accidentels ou d’actes malveillants selon emplacement

Sécurité électrique : principes à respecter

Séparation des fonctions et des niveaux de puissance
Une armoire plus sûre et plus fiable est généralement celle où :

• la puissance et la commande sont séparées autant que possible

• les conducteurs sont organisés pour limiter les croisements et erreurs

• les zones sont identifiées clairement (repérage et marquage)

Protection contre les contacts indirects
La mise à la terre et les liaisons de protection doivent être conçues et contrôlées :

• continuité des masses si applicable

• connexions robustes et accessibles pour contrôle

• repérage clair des conducteurs de protection

Protection contre les surtensions et transitoires
En environnement extérieur et réseau rail, des surtensions peuvent exister selon contexte (foudre, commutations, perturbations). Les parafoudres et la stratégie de protection doivent être définis selon les exigences du projet et l’architecture de l’installation.

Câblage et raccordement : fiabilité par la méthode

Choix des borniers et organisation

• borniers dimensionnés et adaptés aux sections de câble

• repérage durable des conducteurs et des bornes

• accès simple pour contrôle, mesure et remplacement

• goulottes dimensionnées pour éviter la compression et faciliter le travail

Qualité des entrées de câbles
De nombreux défauts viennent des entrées de câbles :

• presse-étoupes mal adaptés

• serrage insuffisant ou sur-serrage

• chemins de câbles qui créent des tractions ou des frottements

• passages non protégés mécaniquement

Une entrée de câble propre, protégée et correctement serrée améliore à la fois la tenue mécanique et la tenue à l’humidité.

Gestion thermique et condensation

Même avec une bonne étanchéité, la condensation peut apparaître à l’intérieur. Il faut traiter :

• la dissipation des équipements (échauffement interne)

• la ventilation adaptée au contexte (passive ou forcée selon besoin)

• la prévention de la condensation (solutions adaptées au site, si nécessaires)

Le but est de stabiliser un environnement interne compatible avec les composants, sans créer de voies d’eau ou d’encrassement.

Étanchéité : penser “ensemble” et pas “porte seule”

La tenue à l’eau et aux poussières dépend de tout le système :

• joints de porte et qualité d’appui

• planéité, charnières, verrouillage

• entrées de câbles et accessoires

• évents éventuels, filtration si présente

• état général avec le temps (joints, serrures, déformations)

Une armoire peut être conçue correctement mais perdre ses performances si les accessoires ne sont pas adaptés ou si la mise en œuvre sur site est négligée.

Installation sur site : contrôles essentiels

Avant mise sous tension, il est utile de vérifier :

• fixation et stabilité du support

• intégrité des joints, fermeture correcte

• entrées de câbles propres et sécurisées

• absence de débris internes (copeaux, poussières, résidus)

• conformité de câblage avec les schémas et repérages

• continuités de protection et points de mise à la terre si applicables

• fonctionnement des protections et du sectionnement selon procédure

Maintenance : éviter les pannes répétitives

Contrôles périodiques utiles

• inspection extérieure (joints, serrures, chocs, corrosion)

• inspection intérieure (humidité, condensation, dépôts, échauffements)

• resserrage ciblé selon plan de maintenance (connexions critiques)

• vérification des entrées de câbles (tenue mécanique, étanchéité)

• contrôle des dispositifs de ventilation ou anti-condensation si présents

Signes d’alerte

• traces d’eau ou d’oxydation

• odeur ou noircissement localisé (échauffement)

• dépôts importants, poussières, insectes

• difficulté de fermeture, joint dégradé

• câbles marqués, frottés ou en traction

Ce qu’il faut retenir

Une armoire électrique ferroviaire doit être pensée pour le terrain : humidité, condensation, température, pollution, corrosion et maintenance. La fiabilité vient d’un ensemble cohérent : organisation interne, sécurité électrique, qualité des entrées de câbles, gestion thermique, étanchéité réelle et contrôles réguliers.
