La signalisation ferroviaire est le pilier de la sécurité, de la disponibilité et de la capacité des réseaux : elle orchestre les circulations, réduit les risques d’incident et garantit la performance opérationnelle jour après jour.

Architecture et fonctions clés

Un système de signalisation regroupe des équipements de terrain (signaux, capteurs, pédales, circuits de voie, balises), des armoires de traitement et de protection, des câblages et interfaces, ainsi qu’une couche de supervision/commande. Ensemble, ils assurent la détection des trains, l’espacement sécurisé, la transmission d’ordres et la gestion des itinéraires. La redondance et le principe de “sécurité d’abord” (fail-safe) guident chaque choix technique, de la conception à l’exploitation.

Les armoires de signalisation jouent un rôle central : elles abritent l’électronique, protègent les alimentations, filtrent les interférences et facilitent les opérations de maintenance. Une conception modulaire et standardisée réduit les délais d’installation et limite les arrêts, tout en simplifiant l’évolution des systèmes (ajout de cartes, de convertisseurs ou d’interfaces de communication).

Chaîne de détection et de commande

La chaîne fonctionnelle se décompose généralement ainsi : 1) détection (état de voie, présence train), 2) logique de sécurité (interlocks, enclenchements), 3) commande (postes, PRS/PRCI/équipements modernes), 4) exécution terrain (signaux, aiguilles), et 5) supervision (retours d’état, alarmes). À chaque maillon, la signalisation ferroviaire impose des exigences d’intégrité et de disponibilité mesurées par des indicateurs comme SIL/MTBF/MTTR.

La communication entre modules s’appuie sur des interfaces durcies contre les perturbations électromagnétiques et les environnements sévères (humidité, poussières, vibrations). Le choix des connectiques, le blindage des câbles et la séparation des courants forts/faibles contribuent à la stabilité d’ensemble.

Normes, conformité et exigences

La conformité aux référentiels nationaux et aux bonnes pratiques (sécurité, compatibilité électromagnétique, qualité d’implantation, traçabilité) structure tout projet de signalisation ferroviaire. Les objectifs sont clairs : maintenir un niveau de risque résiduel acceptable, garantir la disponibilité des installations et assurer une maintenabilité documentée. Les dossiers techniques (plans, schémas, nomenclatures, procédures de test) doivent rester à jour pour soutenir les audits, les extensions et la maintenance.

En phase travaux, la maîtrise des risques repose sur l’analyse préalable, la consignation, la protection des circulations et la coordination quotidienne avec l’exploitation. Les essais en usine (FAT) puis sur site (SAT) valident pas à pas la conformité fonctionnelle et la sécurité avant mise en service.

Maintenance préventive, conditionnelle et prédictive

La fiabilité en service dépend d’une stratégie de maintenance adaptée : préventive (calendrier d’inspections et de renouvellements), conditionnelle (interventions déclenchées par seuils mesurés : température, intensité, chutes de tension), et prédictive (analyse de tendances sur données capteurs pour anticiper les défaillances). Cette approche réduit les pannes, stabilise la qualité de service et maîtrise les coûts tout au long du cycle de vie.

Sur le terrain, des pratiques simples produisent des gains rapides : resserrage des borniers, contrôle d’étanchéité, nettoyage des filtres, vérification des mises à la terre, tests de continuité et de redondance. La tenue d’un journal d’intervention, adossé à une base d’incidents et de causes racines, permet d’ajuster les plans et d’éviter les récidives.

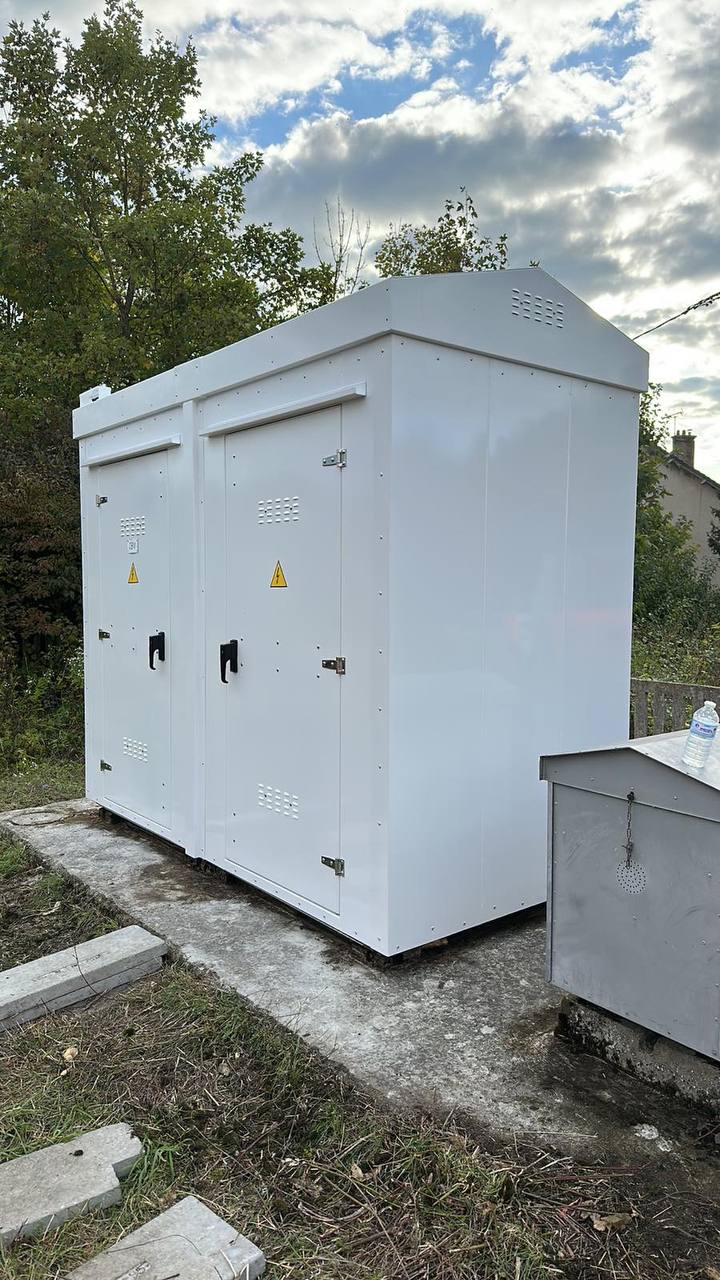

Armoires de signalisation : conception orientée maintenance

Concevoir pour intervenir vite et en sécurité est un principe clé. Quelques caractéristiques qui améliorent la maintenabilité :

• Accès frontal et repérage clair (marquage durable, codes couleur, schémas en porte de baie) ;
• Modules extractibles et tiroirs pour remplacer une carte en quelques minutes ;
• Chemins de câbles ordonnés, rayons de courbure respectés, réserves prévues ;
• Ventilation/filtration dimensionnées et facilement remplaçables ;
• Gestion de la condensation et protections anti-nuisibles/anti-vandalisme.

Ces éléments réduisent le MTTR, sécurisent les gestes techniques et limitent l’immobilisation des installations, particulièrement critique en postes stratégiques et zones à forte densité de trafic.

Moderniser sans interrompre l’exploitation

Lorsqu’un réseau doit évoluer, la modernisation des équipements de signalisation peut s’effectuer par phasage : préparation hors ligne (précâblage, paramétrage, tests), bascule contrôlée lors de fenêtres planifiées, essais progressifs et validation finale. Cette approche d’installation sans interruption préserve les circulations et raccourcit les délais de projet, tout en maîtrisant les risques grâce à un plan de retour arrière.

Un scénario type inclut : 1) relevés et ingénierie d’exécution, 2) préfabrication et FAT, 3) pose mécanique et raccordements, 4) tests partiels, 5) bascule, 6) tests finaux (sécurité/fonctionnels), 7) remise en service et 8) dossier des ouvrages exécutés. La communication temps réel entre équipes chantier, essai et exploitation est déterminante.

Indicateurs et pilotage de la performance

Le pilotage de la signalisation ferroviaire s’appuie sur des indicateurs quantifiés : disponibilité des installations, taux d’incident par équipement, MTBF/MTTR, temps d’immobilisation lors d’interventions, conformité documentaire, délais de remise en service. Ces KPI guident les arbitrages d’investissement (renouvellements, standardisation, modularité) et objectivent les gains (fiabilité, sécurité, coûts).

La standardisation des armoires, jeux de câbles et interfaces accélère les déploiements : moins de variantes, plus de pièces communes, et une courbe d’apprentissage réduite pour les équipes terrain. Les gains se mesurent en temps d’installation, en disponibilité accrue et en simplification des diagnostics — avec, à la clé, une expérience passagers plus régulière.

Cycle de vie et durabilité

Au-delà de la performance technique, la conception durable devient un critère majeur : matériaux recyclables, allongement de la durée de vie des composants, réduction de l’empreinte énergétique des postes et optimisation des tournées de maintenance. La combinaison “fiabilité + sobriété” améliore le coût total de possession et la disponibilité du réseau.

Aller plus loin

Pour une vue d’ensemble de l’infrastructure et des services proposés : https://alias-groupe.fr/fr_fr/a-propos/ – et pour les solutions d’armoires : https://alias-groupe.fr/fr_fr/. Pour discuter d’un projet de modernisation ou d’un déploiement phasé en exploitation, contactez-nous via https://alias-groupe.fr/fr_fr/contactez-nous/.
