L’installation ferroviaire regroupe l’ensemble des activités d’études, de préparation, de génie civil, de pose, de câblage, d’essais et de mise en service : une chaîne rigoureuse où chaque étape conditionne la sécurité, la disponibilité et la qualité de l’exploitation finale.

De l’étude à l’exécution : sécuriser le projet dès l’amont

Le succès d’une installation ferroviaire se prépare bien avant le premier coup de pelle. Les études d’exécution recensent les contraintes d’exploitation, les interfaces avec l’existant, la topographie, les accès, les risques et la logistique. Les relevés sur site (as-built), la revue des schémas et nomenclatures, et la validation des solutions techniques évitent les écarts coûteux en phase travaux.

Un plan d’assurance qualité (PAQ) clarifie les responsabilités, les contrôles, la traçabilité documentaire et les critères d’acceptation. Les jalons “go/no go” sont posés en concertation avec l’exploitant, intégrant les fenêtres d’intervention et la gestion des risques (météo, co-activités, approvisionnements).

Génie civil ferroviaire : fondations solides, pose facilitée

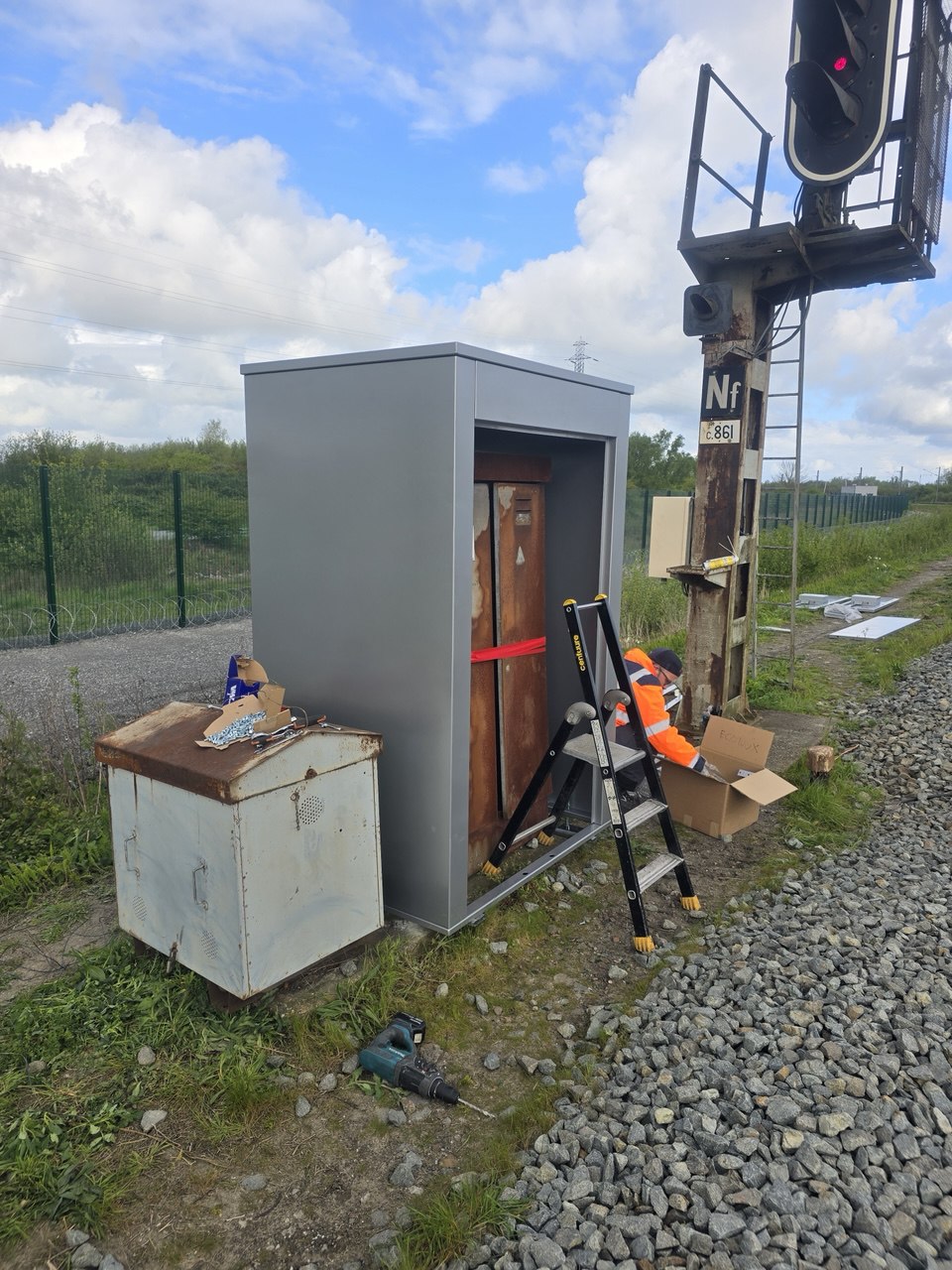

L’interface avec le génie civil ferroviaire est déterminante : massifs, dalles, caniveaux, réservations, protections et accès. Une bonne préparation garantit l’implantation précise des armoires de signalisation, la gestion des rayons de courbure des câbles, l’écoulement des eaux et la durabilité (anti-corrosion, anti-vandalisme, anti-rongeurs). La coordination GC/pose limite les reprises et accélère la suite.

Préfabrication et FAT : réduire l’aléa sur site

La préfabrication en atelier standardise les montages et réduit le temps sur site. Les armoires et sous-ensembles sont précâblés, paramétrés et testés en FAT (Factory Acceptance Tests) : alimentations, protections, modules d’E/S, communications, ventilation, détection d’humidité, alarmes. Les rapports FAT signés alimentent la traçabilité et réduisent les non-conformités en installation réelle.

Installation physique : pose, câblage et CEM

La pose suit des procédures écrites et des check-lists : mise à niveau, fixation, étanchéité, repérage, accès. Le câblage ferroviaire exige une discipline stricte : séparation des courants forts/faibles, blindages raccordés correctement, mise à la terre contrôlée, rayons de courbure respectés, serrages vérifiés. Les chemins de câbles sont ordonnés et documentés ; les repères sont durables et lisibles.

La compatibilité électromagnétique (CEM) se traite dès la conception et se vérifie en pose : filtrage, ferrites, plans de masse, routage interne des conducteurs. L’objectif est d’éviter les perturbations et les défauts intermittents, difficiles à diagnostiquer en exploitation.

Sécurité et coordination avec l’exploitation

La sécurité des circulations et des équipes prime : consignation, autorisations de travail, habilitations, balisage, supervision des zones, procédures d’arrêt d’urgence. Les communications sont tracées et les responsabilités formalisées (chef de projet, conducteur travaux, responsable essais, référent sécurité). Les co-activités sont planifiées pour éviter les interférences (travaux caténaires, voies adjacentes, télécoms).

Phasage : possession ou installation sans interruption

Deux approches se complètent selon le contexte :

• Possession : arrêt planifié des circulations sur un créneau défini, permettant des opérations lourdes sous conditions contrôlées ;
• Installation sans interruption : bascule courte en exploitation, avec préparation hors ligne, plan de retour arrière, et tests progressifs pour préserver la disponibilité du réseau.

Le choix dépend de la criticité du site, du volume d’opérations et des contraintes client. Dans tous les cas, des critères d’acceptation clairs permettent des décisions rapides sous pression.

SAT et mise en service : prouver la conformité en conditions réelles

Les SAT (Site Acceptance Tests) valident l’intégration : continuité et isolation des circuits, polarités, logique de sécurité, retours d’état, scénarios d’itinéraires, tests de charge des alimentations, alarmes et supervision. Les résultats sont consignés et signés. En cas d’écart, un traitement des non-conformités (NC) est déclenché jusqu’à clôture complète.

La mise en service ne se résume pas à “allumer” : elle vérifie la stabilité en conditions réelles, encadre la période d’observation et formalise la passation à l’exploitation et à la maintenance.

DOE : Dossier des Ouvrages Exécutés

Le DOE rassemble schémas “as-built”, nomenclatures, repérages, rapports FAT/SAT, journaux d’intervention, certificats matériaux, photos avant/après, plans de maintenance et notices. Un DOE complet sécurise les interventions futures, facilite l’audit et accélère les diagnostics.

Qualité d’exécution et indicateurs de performance

La qualité se mesure. Quelques KPI utiles :

• Respect des délais d’installation vs planning ;
• Temps de bascule vs cible (si sans interruption) ;
• Taux de non-conformités en SAT (nombre, gravité, délai de clôture) ;
• MTTR (temps moyen de réparation) post mise en service ;
• Disponibilité du secteur dans la période d’observation ;
• Qualité documentaire (DOE complet, à jour, validé).

Le suivi de ces indicateurs alimente la boucle d’amélioration continue : standardisation accrue, ajustement des méthodes de câblage, renforcement de l’étanchéité, optimisation des ventilations et filtrations, formation ciblée des équipes.

Standardisation et modularité : accélérer et fiabiliser

La standardisation des châssis, modules, interfaces et repérages minimise les variantes et facilite l’approvisionnement. Couplée aux armoires modulaires, elle réduit les aléas, raccourcit la courbe d’apprentissage et abaisse le MTTR. Les bibliothèques de modèles CAO, check-lists d’essais et notices réutilisables améliorent la répétabilité et la qualité d’exécution.

Cas d’usage : modernisation d’un secteur à trafic dense

Sur un secteur fortement circulé, l’installation ferroviaire s’organise autour de fenêtres courtes : préfabrication complète, FAT, logistique minutée, pose et raccordements préparés, tests partiels, bascule contrôlée, SAT, puis observation. Résultat : continuité de service, délais respectés, et documentation “as-built” livrée pour la maintenance. Les passagers ne perçoivent pas la transition ; l’exploitant gagne en fiabilité.

Durabilité et coûts sur le cycle de vie

Au-delà de la mise en service, la durabilité compte : enveloppes étanches, protections anti-vandalisme et anti-rongeurs, matériaux recyclables, gestion de l’humidité, ventilation adaptée. Une installation bien conçue réduit les pannes, stabilise la performance et abaisse le coût total de possession sur la durée.

Conclusion

Une installation ferroviaire réussie est d’abord une méthodologie : études solides, génie civil maîtrisé, préfabrication testée, câblage et CEM rigoureux, sécurité et coordination, phasage adapté, essais complets et DOE irréprochable. Cette exigence transforme la complexité en fiabilité, au service de la sécurité et de la disponibilité du réseau.
